YH電焊機電纜簡介
YH焊線-全名高韌性橡套電焊機電纜，別名電焊線，是YC通用性橡套軟電纜的一種。主要用以直流焊機二次側布線及聯接電焊鉗、直流焊機的專用型電纜線，其特點過大電流、低電壓。

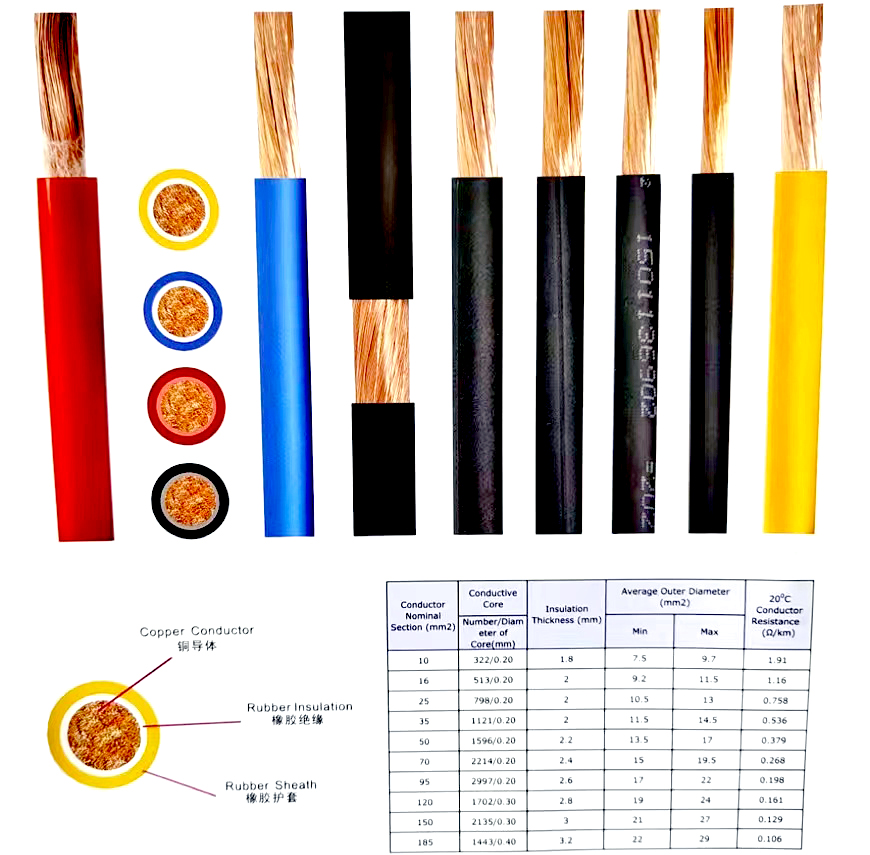

電焊線的構造為單線芯，一般為多根銅線構成銅芯線組，多個銅芯線組則構成電焊機電纜的電導體一部分，因此 YH電纜體較粗，銅線數千根。導電線芯被一層有耐熱聚酯薄膜絕緣帶包裹，可有效隔離靜電，使線體更加緊湊。電纜外層采用天然橡膠或氯丁橡膠混合物作為保護層，安全環保，抗拉耐磨，不易斷電，保證了工程的用電安全，銅線為無氧銅，那樣，才可以確保線芯的優良導電率及電纜線的安全系數。
電焊線常見的規格型號有16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方等。
電焊線使用特性
1.這種電纜結構是由多股柔性導體制成的單芯電纜，導體由99.99%的純氧銅制成。該銅線外觀光亮、電阻率低、導電性好、安全性高。
2.本產品適用于對地電壓不超過200伏、脈動DC峰值為400伏的電焊機的二次側接線和連接焊鉗，是一種適用于電焊機二次側接線和焊鉗連接的專用電纜。交流額定電壓不超過200伏，脈動DC的峰值為400伏
3.特別柔軟，具有良好的彎曲性能。護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。
4.氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能。本產品適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊機用。電纜的最大工作溫度為65℃。
電焊機電纜(GB5013-2008) |
|
|
|
|
|
|
型號名稱及工作溫度 |
|
|
|
|
|
|
|
型 號 | 名 稱 | 線芯長期工作溫度≤（℃） |
YH | 天然橡膠護套電焊機電纜 | 65 |
YHF | 氯丁或其它相當?shù)暮铣赡z彈性體護套電焊機電纜 |
|
|
|
|
|
|
|
|
|
規格尺寸、重量及技術參數： |
|
|
|
|
|
|
|
標稱截面 （mm2） | 線芯結構/線徑
（mm） | 護套厚度
（mm） | 平均外徑 | 20℃導體電阻≤(?/km) | 參考重量（kg/km） |
最小值 | 最大值 | 無氧銅 | 鍍錫銅絲 | YH | YHF |
10 | 322/0.20 | 1.8 | 7.1 | 9.2 | 1.91 | 1.950 | 146 | 153.51 |
16 | 513/0.20 | 2.0 | 8.8 | 11.0 | 1.21 | 1.240 | 218.9 | 230.44 |
25 | 798/0.20 | 2.0 | 10.1 | 12.7 | 0.78 | 0.795 | 316.6 | 331.15 |
35 | 1121/0.20 | 2.0 | 11.4 | 14.2 | 0.554 | 0.565 | 426 | 439.87 |
50 | 1596/0.20 | 2.2 | 13.2 | 16.5 | 0.386 | 0.393 | 592.47 | 610.55 |
70 | 2214/0.20 | 2.4 | 15.3 | 19.2 | 0.272 | 0.277 | 790 | 817.52 |
95 | 2997/0.20 | 2.6 | 17.1 | 21.8 | 0.206 | 0.210 | 1066.17 | 1102.97 |
120 | 1702/0.30 | 2.8 | 19.2 | 23.7 | 0.161 | 0.164 | 1348.25 | 1392.55 |
150 | 2135/0.30 | 3.0 | 21.1 | 26.8 | 0.129 | 0.132 | 1687.5 | 1698.72 |
185 | 1443/0.40 | 3.2 | 22.2 | 29.0 | 0.106 | 0.108 | 1983.8 | 2020.74 |
|
|
|
|
|
|
|
|
|
|
